一、产品概述
　1.产品简介

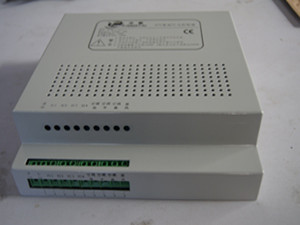

FTZN-L04 智能控制器是专为KTV、会所设计的一款具备灯光亮度调节、中央空调控制，排风控制、可现场编程的智能控制器。
集中控制：智能设置灯光场景，实现灯光场景一键切换。
电脑编程：与电脑连接，通过软件进行灯光场景编程，界面友好，操作简单易懂，便于修改灯光场景。
可以通过扩展与任何点歌系统、机顶盒、智能控制系统连接集中控制。


二、产品参数
1.输入电压：AC220V 频率50Hz
　负载功率：3500W    (单路≤1000W)
　外观尺寸：230*230*70(mm)
　负载类型：灯具、中央空调风机、排风扇
　空调风速：低速、中速、高速
　排风控制： 1路
2.接口
　RJ45接口通过网线连接控制面板、中控盒、电脑等。


三、使用方法
1.灯光场景编程
　我公司的USB转RJ45专用转换器接口接入机箱输入接口，使用软件对灯光场景进行设置。
2.调整场景模式软件界面






3.软件功能介绍
　　选择的端口号（端口号为电脑上的串口号），波特率（本产品波特率为2400），然后按下启动通讯按钮，绿色指示灯亮起。
下图为：通讯启动前


下图为：通讯启动后


　　下图为调整灯光控件，滑动控件为灯光亮度调，单选控制为关闭灯光，或将灯光设置成***亮。


　　每个开关可以设置10种场景模式，当设置好了当前模式后在下拉列表中选择您要设置的模式，然后点发送模式按钮，***将您当前调的状态保存到了智能控制器中。


　　本软件其它部分为其它用途，与调光无关，这里***不作介绍。
警告：
　※ 本产品内有高压，必须由专业人员详细阅读说明书后接线，接错线可能会导致线路烧毁或设备损毁
　※ 根据说明中的功率范围使用，禁止过载使用
　※ 严禁带电接线。
