一·系统概述
        KJ335煤矿安全监控系统主要用于煤矿行业安全生产现场的环境监测监控。它是以工业控制计算机为中心的集环境安全、生产监控、信息管理为一体的分布式全网络化新型煤矿综合监控系统。
       整个系统运用矿用本安型工业以太环网为骨干传输通道，以Intarnet局域网方式运行。由地面监控中心站集 中、连续地对地面和井下各种环境及工况参数等信息进行实时采集、分析处理、动态显示、统计存贮、超限报警、断电控制、报表统计查询等，并实现网上实时信息共享和发布；井下监控分站及电源完成对各种传感器的集中供电，并对采集到的传感器信息进行分析预处理，超限可在现场发出声光报警和断电控制信号，同时与地面进行数据通讯。
    二、系统结构
        系统由地面工控主机、地面以太环网交换机、KJ335-J矿用本安型传输接口（含井下以太环网交换机）、KJ335-F型煤矿通用监控分站、 矿用隔爆兼本质安全型电源、传感器、声光报警器、执行器、监控软件等组成。

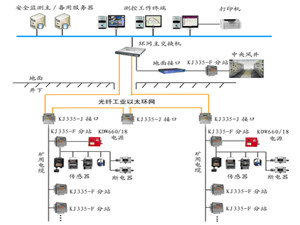

KJ335安全监测系统工业以太环网系统结构图


KJ335安全监测系统简易系统结构图


    三、主要功能特点
       1、KJ335矿用安全监控系统采用高速骨干工业以太环网加现场工业总线的核心体系拓扑结构，综合实时传输及测控矿井环境安全数据信息。系统配置合理、组网灵活、一网多用、安全稳定、实用高效，抗干扰能力强。
       2、系统具有甲烷浓度、风速、负压、一氧化碳浓度、温度等模拟量采集、显示及报警功能；馈电状态、风机开停、风筒状态、风门开关、烟雾等开关量采集、显示及报警功能；瓦期抽采（放）量监测、显示功能。同时，系统可由现场设备完成诸如甲烷浓度等超限声光报警、断电/复电控制、风电闭锁、地面中心站手动遥控断电/复电等控制功能。适应各种规模矿井需要。
       3、系统具有测点模拟量的实时监测值，统计值，报警时刻、断电/复电时刻及状态等数据查询统计，实时或历史统计数据的曲线、图形显示，报表打印、逐级报警、数据分级管理、报警故障记录、完整的事件记录、数据备份等功能
      4、系统具有强大的图形组态功能，可组屏、分屏显示系统实时动态动画图形。
      5、系统具有完整的网络管理功能，实现对系统设备的远程参数配置、实时通信状态管理、故障报警及自诊断功能，同时，自动实现环网冗余，快速建立连接及故障连接恢复（恢复时间〈300ms〉。电源维护等方面采用******的智能化在线检测和调控技术。在网络数据传输信道、管控服务、供电电源等方面采用多种冗余技术，多重安全措施，大大提高了系统的环境适应性和运行******性。
      6、具有操作权限管理和操作记录功能，可在网络系统的任何一台工作站上，经授权认证后，以人机对话方式对矿井上下区域的测控系统设备进行远程参数设定，监测和控制，具有高度的系统安全性和操作灵活性。具有较强的身份认证、授权、加密机制，完善全面的事件日志、数据备份和病毒防护功能，
      7、系统采用B/S网络结构模式，基于IE浏览，统一应用平台。便于信息共享、数据挖掘和联网集约监控管理。
      8、系统可以根据煤矿井上下系统布局需要，灵活构建或扩展成多环网、单环网及环形与树形混合网络等各种经济实用、稳定******的网络结构。
      9、系统除配套通用电源为隔爆兼本安型外，其余所有配套设备均为本质安全型，体积小，重量轻，集成度高，便于安装维护。

   四、主要配套产品和技术指标
      1、KJ335-J型矿用本安型传输接口
概述
      KJ335-J型矿用本安型信息传输接口主要是为煤矿各类监测监控系统提供工业以太环网制式的标准、宽带、高速信息传输和信息集成接入的综合通用网络设备。
      KJ335-J型矿用本安型信息传输接口由矿用本安型工业以太环网交换机和数据集成传输接口二大部分组成。其中，工业以太环网交换机是具有快速环网冗余功能的百兆数据交换网络传输设备，为具备光纤以太网口和RJ-45通信接口的设备提供100M主干传输通道；传输接口是环网交换机与测控子系统进行连接的中间数据制式转换装置，为各种标准或异构测控子系统分站接入工业以太环网通道提供CAN（或RS485）双向数据通信接口。本产品适用于有瓦斯、煤尘******危险的环境。（照片1）
规格型号
·防爆型式：矿用本质安全型
·防爆标志：Exib I
·产品型号：KJ335-J
·外形尺寸：380mm×300mm×120mm
·整机质量：10Kg
主要技术性能
·供电电源：本安DC18V，三组不共地
·以太网光信号接口
  接口数量：4路
  传输方式：全双工，TCP/IP光信号
  传输速率：100Mbps
  传输距离：10km  (矿用单模光缆)
·以太网电信号接口
  接口数量：3路
  传输方式：全双工，TCP/IP电信号
  传输速率：10/100Mbps自适应
  传输距离：100m  (矿用通讯光缆)
·CAN信号接口
  接口数量：1路
  传输方式：主从式，半双工，CAN
  传输速率：10Kbps
  传输距离：2km  (与分站之间******传输距离)
·RS485信号接口
  接口数量：1路
  传输方式：主从式，半双工，RS485
  传输速率：4.8Kbps
  传输距离：1km
2、KJ335-F型矿用本安型监控分站
概述
   KJ335-F型矿用本安型监控分站是KJ335矿用安全监测监控系统接入各种矿用传感器和控制传感器的专用分站设备，适用于有瓦斯、煤尘******危险的环境。（照片2）
规格型号
·防爆型式：矿用本质安全型
·防爆标志：Exib I
·产品型号：KJ335-F
·外形尺寸：380mm×300mm×120mm
·整机质量：10Kg
主要技术性能
·供电电源：本安DC18V
·输入端口：16路模拟量/开关量端口
·输出端口：8路断电控制端口
·CAN信号接口
  接口数量：1路
  传输方式：主从式，半双工，CAN
  传输速率：10Kbps
  传输距离：2km  (与接口之间******传输距离)
·RS485信号接口
  接口数量：1路
  传输方式：主从式，半双工，RS485
  传输速率：4.8Kbps
  传输距离：1km
·线缆类型：MHYVP电缆，单芯截面积不小于1.5mm2
      3、KDW660/18B（B）矿用隔爆兼本安型多路不间断电源
      4、KDW206矿用隔爆兼本安型多路不间断电源
